Cara Installasi DRIVER

Cara Installasi Driver

Setelah kita Installasi windows, umumnya driver-driver tertentu belum terpasang / terinstall. Berikut cara untuk mengistall driver-driver.
1. Klik kanan My Computer, dan pilih properties, dan akan muncul window System Properties,.

2. Pada window System Properties, pilih tab Hardware, lalu pilih lagi tombol yang bertuliskan Device Manager, dan akan muncul lagi jendela Device Manager

3. Pada jendela Device Manager, cari hardware yang akan diinstall drivernya, biasanya driver yang belum terdeteksi oleh system operasi windows akan ada tanda Tanya (?) yang berwarna kuning,

4. Nah ketika sudah menemukannya, tinggal di klik kanan saja tuh driver yang belum terdeteksi yang bertanda tanya (?) yang berwarna kuning, lalu klik Update Driver pada menu yang muncul dari hasil klik kanan yang sobat lakukan tersebut dan akan muncul windows Hardware Update Wizard.

5. Pada window Hardware Update Wizard, pilih option Install from a list or specific location (Advanced) lalu tekan tombol Next, dan pilih lagi option Include this locations in the search. Jangan lupa pada tombol Browse, tentukan dulu letak file folder driver yang akan di install.

6. Setelah menentukan letak folder driver yang anda punya, lanjutkan dengan cara klik Next dan tunggu hingga proses selesai. Jika proses ini berjalan lancar, maka secara otomatis driver akan melakukan penginstalan.

Read more »

Mengenali Tanda Kerusakan melalui Bunyi “ Beep “.

Mengenali Tanda Kerusakan melalui Bunyi “ Beep “.

Untuk mengetahui jenis kerusakan atau permasalahan yang sering terjadi pada komputer ketika dinyalakan, dapat dikenali melalui bunyi beep yang muncul pada speaker mainboard.

BIOS Award dan BIOS Phoenix :

Bunyi bip pendek 1 kali : Sistem Normal.
Bunyi bip pendek 2 kali : Kerusakan/kesalahan pada CMOS.
Bunyi bip panjang 1 kali dan pendek 1 kali : Kerusakan/kesalahan pada DRAM.
Bunyi bip panjang 1 kali dan pendek 2 kali : Kerusakan/kesalahan pada VGA Card.
Bunyi bip panjang 1 kali dan pendek 3 kali : Kerusakan/kesalahan pada keyboard atau pada VGA Card.
Bunyi bip panjang 1 kali dan pendek 9 kali : Kerusakan/kesalahan pada ROM
Bunyi bip panjang berkali-kali : Kerusakan/kesalahan Pada DRAM, DRAM tidak terpasang dengan benar, atau DRAM tidak kompatibel dengan mainboard.
Bunyi bip pendek berkali-kali : Tenaga pada power supply tidak cukup, segera ganti power supply.

BIOS AMI :

Tidak ada bunyi bip : Kerusakan/kesalahan pada mainboard, powersupply, atau speaker internal.
Bunyi bip pendek 1 kali : Sistem normal.
Bunyi bip pendek 2 kali : Kerusakan/kesalahan pada DRAM.
Bunyi bip pendek 3 kali : Kerusakan/kesalahan yang sama dengan bunyi bip pendek 2 kali.
Bunyi bip pendek 4 kali : Kesalahan tanggal dan waktu pada sistem.
Bunyi bip pendek 5 kali : Kerusakan pada prosesor/mainboard.
Bunyi bip pendek 6 kali : Kerusakan/kesalahan pada keyboard.
Bunyi bip pendek 7 kali : Kerusakan/kesalahan yang sama dengan bunyi bip pendek 5 kali.
Bunyi bip pendek 8 kali : Kerusakan/kesalahan pada VGA.
Bunyi bip pendek 9 kali : Kesalahan pada saat checksum rom.
Bunyi bip pendek 10 kali : Kerusakan/kesalahan pada CMOS.
Bunyi bip pendek 11 kali : Kerusakan/kesalahan pada Cache Memory.
Bunyi bip panjang 1 kali dan pendek 3 kali : Kesalahan pada saat memory test.
Bunyi bip panjang 1 kali dan pendek 8 kali : Kesalah pada saat pengecekan VGA.
1 kali suara BIP panjang : Ada kemungkinan RAM mati atau terpasang tidak benar, sehingga menyebabkan kegagalan refresh DRAM.
2 kali suara BIP panjang : Kegagalan rangkaian parity. Pada saat data yang ditransmisikan dalam komputer, biasanya ditambahkan parity bit yang berfungsi untuk mendeteksi error. Pekerjaan ini dilakukan rangkaian parity yang terdapat dalam komputer. Hal ini kemungkinan disebabkan adanya masalah pada memori atau mainboard.
3 kali suara BIP panjang : Kegagalan base memori 64K, kegagalan ini biasanya disebabkan slot memori yang dikelompokkan dalam modul yang memiliki chip rusak. Base memori 64K adalah 64 KB memori yang pertama pada RAM.
4 kali suara BIP panjang : Kegagalan sistem timer, kemungkinan terdapat kesalahan pada satu atau lebih timer yang digunakan untuk mengontrol fungsi-fungsi pada motherboard.
5 kali suara BIP panjang : Kegagalan processor, dapat disebabkan panas berlebih, atau karena proses tidak terpasang benar kedalam socketnya.
6 kali suara BIP panjang : Kegagalan keyboar controller/gate A20, keyboard controller adalah chip pada motherboard yang mengendalikan keyboard
7 kali suara BIP panjang : kesalahan pembacaan processor kemungkinan adanya kerusakan pada processor
8 kali suara BIP panjang : kesalahan baca/tulis memory display
9 kali suara BIP panjang : Kerusakan BIOS
10 kali suara BIP panjang : Kesalahan CMOS
11 kali suara BIP panjang : Kerusakan cache memori

Read more »

Menimbang Dampak Sosial Media SMS

Menimbang Dampak Sosial Media SMS

Dampak Positif

                Layanan short messaging service atau biasa disebut SMS telah menjadi gelombang zaman yang menggurita. Lihat saja, pada musim digelarnya Piala Dunia 2002 di Korea-Jepang beberapa waktu lalu. Jadwal dan hasil pertandingan serta beragam kuis interaktif bisa didapat dan dilakukan melalui layanan SMS.
                Di pertengahan tahun ini, layanan SMS akan makin berwarna. Hal itu dimungkinkan setelah majalah Playboy menjalin kerjasama dengan Wireless Entertaiment Service (WES), yang akan memudahkan pengguna telepon selular (ponsel) untuk melihat konten Playboy melalui SMS.

                Fenomena ini cukup menarik. Apalagi bila dikaitkan dengan temuan Siemens Mobile Lifestyle Survey yang menyebutkan bahwa 76% pengguna ponsel Indonesia lebih suka ber-SMS ria daripada        e-mail.

                Dari hasil penelitian terhadap tujuh negara Asean itu didapat pula bahwa 84% responden menganggap SMS sebagai media komunikasi yang tidak menggangu, dengan fungsinya sebagai media tukar menukar lelucon, menjalin hubungan rahasia dan bisnis. Dengan hadirnya konten Playboy, kemungkinan peran SMS pun bertambah : galeriornografi.

                Peran SMS tidak bisa dibilang kecil. Bagi politisi lokal, SMS kerap digunakan pada saat-saat acara penting seperti Sidang Umum MPR, Sidang Tahunan maupun Sidang Paripurna DPR.

                Banyak anggota dewan 'bermain' SMS. Para menteri, seperti Menteri Pertahanan Kabinet Gotong Royong Matori Abdul Djalil, juga senang berkirim SMS. Dalam kasus disetujuinya KH Cholil Bisri sebagai Wakil Ketua MPR menggantikan Matori, misalnya, kekagetan Ketua Umum PKB Batutulis terhadap putusan pimpinan MPR itu disampaikan pada Ketua MPR Amien Rais melalui SMS. Penangkapan Tommy Soeharto yang selama setahun buron pun dilacak dari SMS-SMS yang dikirim Tommy dengan orang-orang dekatnya, yang oleh Polda Metro Jaya sebagian terindetifikasi sebagai para pacar Tommy.

                CNN.com mengangkat penangkapan Tommy ini dengan memberi judul tulisannya "Tommy Soeharto Arrest 'thnx 2 SMS msgs".

                Bagi yang tidak begitu mengerti dengan judul tulisan tersebut, jangan malu karena hal itu lumrah. Pembatasan karakter ponsel membuat pesan dalam SMS cenderung dipendekkan.

                SMS menginspirasikan bahasa baru yang susah ditebak karena kosa kata singkatannya berubah-ubah, tanpa kesepakatan dan lebih cenderung mengikuti selera penggunanya. Seperti w8 untuk wait, 2 untuk to, 4 untuk for ataupun gw untuk gue. Selain singkat, untuk menghemat terkadang pesan ditulis bersambungan tanpa spasi.

                Fasilitas SMS juga menawarkan layanan informasi yang dikirim melalui pesan singkat, yang antara lain berisi berita-berita aktual, nilai tukar mata uang, harga saham, jadwal pertunjukan bioskop, ramalan cuaca sampai astrologi. Layanan lainnya berupa picture message, ring tones, logo maupun screen saver.

                Untuk membayar tagihan kartu kredit, ponsel, listrik, telepon, tranfer uang maupun cek saldo, tak perlu lagi jauh-jauh harus pergi Anjungan Tunai Mandiri (ATM) maupun bank yang bersangkutan. Dengan layanan mobile banking, semua aktivitas perbankan itu cukup dilakukan hanya dengan memencet tombol pada ponsel.

                Pemasaran suatu produk lewat SMS ternyata juga bisa meningkatkan penjualan. Seperti diteliti e-Street, keefektifan pemasaran lewat SMS terbukti pada McDonald.

                Pesan-pesan SMS yang dikirim pada 2.500 sukarelawan di Lulea, Swedia, datang ke restoran ini untuk membeli fast food yang ditawarkan lewat SMS.

                Lebih jauh lagi, SMS juga bisa digunakan untuk memesan tiket film. Penonton hanya tinggal memperlihatkan SMS yang diterima sebagai 'tiket' masuk.

                Pesan-pesan SMS yang dikirim maupun diterima dapat pula dipakai untuk mengontrol pasangannya. Bahkan SMS membantu meningkatkan hubungan ke jenjang yang lebih tinggi. Mengingat sifat ponsel yang personal, seseorang dapat mengungkapkan perasaannya melalui SMS. Termasuk mengirirn pesan-pesan romantis, memutuskan hubungan maupun perselingkuhan.

Dampak Buruk


                Namun, demikian ada juga sisi buruk atau dampak negatif SMS. Di tengah musibah banjir yang melanda Jakarta beberapa waktu lalu, misalnya, beredar SMS yang berisi ucapan selamat dari kader partai tertentu untuk pernikahan keempat seorang pejabat tinggi negeri ini.

                Gosip politik, fitnah, sumpah serapah seperti inilah yang khawatirkan bisa muncul dari pesan SMS tanpa bisa dicegah. Ketika mengetahui nomor ponsel, seseorang dengan mudah mengirim pesan SMS ke nomor tersebut dari mana saja. Bahkan dengan layanan pengiriman SMS gratis lewat internet, penyebaran berita palsu dengan pengirim palsu dapat dengan mudah dilakukan.

                Cerita-cerita berbau pornografi pun merajalela. Baik samar-samar, halus maupun kasar dan terang-terangan. Apalagi dengan akan hadirnya Playboy, yang pasti diikuti penerbitan-penerbitan serupa, dan layanan SMS yang bersifat multimedia, mobileporn akan begitu bebas tak bisa dihalangi, tanpa cekal maupun sensor.

                SMS juga bisa mengirimkan virus. Dari SMS yang mengandung pesan tertentu, bila SMS ini dikirimkan maka akan mengakibatkan ponsel penerima terblokir, tombol tak bisa digunakan maupun baterai yang tiba-tiba habis.

                Di sinilah tantangan bagi penyedia jasa telepon selular untuk bisa melindungi konsumennya dengan menyediakan fasilitas menapis pesan. Selain itu, tentunya soal keamanan dan jaminan kestabilan akses, apalagi untuk fasiliias mobile banking, harus juga menjadi perhatian utama.

                Meski keamanan mobile banking dilakukan dalam dua tahap-yaitu pertama pesan transaksi dikirim lewat SMS ke server milik operator dan kedua, pesan ini dikirim ke bank penyelenggara mobile banking-persoalan bisa saja muncul.

                Misalnya, akses yang terputus di tengah jalan maupun kesalahan atau pencurian data di server operator maupun pihak bank. Jika keadaan ini muncul, harus dipastikan siapa yang akan bertanggungjawab terhadap kerugian yang ditanggung nasabah.           Karena ekses lain yang muncul pasti ada, untuk mencegah dampak yang lebih buruk.



X-phones.com/ Berita Seputar Selular/ Kamis,11 Agustus 2002

Read more »

Level-Level Kerusakan HardDisk

Secara awam mungkin sulit untuk memperbaikinya, tetapi secara teknis harddisk yang rusak bisa diperbaiki, tergantung level kerusakannya.

Level 1

Kerusakan yg terjadi pada level ini bisanya disebabkan Bad sector. Untuk menanganinya ada beberapa cara dan variasi percobaan, disesuaikan dengan merk harddisk dan banyaknya bad sector.

·         Untuk penangan awal bisa gunakan perintah FORMAT C:/C (sesuaikan dengan drive yg akan diformat). /C digunakan untuk mebersihkan cluster yg rusak.

·         Langkah kedua jika belum berhasil bisa gunakan program Disk Manager dari masing-masing pabrik pembuat Harddisk.

·         Jika belum berhasil juga anda bisa gunakan software HDDREG , silahkan download di internet programnya.

·         Jika belum berhasil coba cara Low Level Format atau Zero File.

·         Jika masih belum bisa, anda bisa lakukan pemotongan sector harddisk yg rusak, dengan cara membaginya dan tidak menggunakan sector yang rusak.

Level 2

Kerusakan yang terjadi pada level 2 adalah Kehilangan Partisi Harddisk dan Data . Ini bisa disebabkan oleh virus atau kesalahan menggunakan program utility. Ada yg perlu diperhatikan dalam mengembalikan Partisi harddisk yang hilang, yaitu kapasitas harddisk dan Jenis File Systemnya. Partisi dengan File System FAT lebih mudah dikembalikan dibanding NTFS atau File System Linux.

·         Cek terlebih dahulu partisi harddisk dengan menggunakan FDISK atau Disk Manager

·         Untuk mengembalikannya bisa gunakan software seperti Acronis Disk Director, Handy Recovery, Stellar Phoniex dll.

Level 3

Kerusakan yg menyebabkan harddisk terdeteksi di BIOS tetapi tidak bisa digunakan, selalu muncul pesan error pada saat komputer melakukan POST. Biasanya ini disebabkan FIRMWARE dari harddisk tersebut yg bermasalah. Untuk gejala ini banyak terjadi pada harddisk merk Maxtor dengan seri nama-nama Dewa. Untuk memperbaikinya anda bisa download program Firmware dari website merk harddisk tersebut.

Level 4

Kerusakan yang menyebabkan Harddisk benar tidak terdeteksi oleh BIOS dan tidak bisa digunakan lagi. Ini level yang tersulit menurut saya. Karena untuk perbaikannya kita butuh sedikit utak atik perangkat elektronika dan komponen dalamnya. Menganggulangi harddisk yang tidak terdeteksi oleh BIOS banyak cara.

·         Mengecek arus listrik yg mengalir ke harddisk

·          Mengganti IC pada mainboard Harddisk

·         Buka Penutup Cover harddisk dan cek posisi Head harddisk

·         Cara yg extreme harddisk yg rusak bisa dikanibal dengan harddisk yg lain yg keruskan berbeda, bisa dengan cara mengganti maiboardnya atau mengambil IC nya.

Semoga ini bisa jadi referensi tambahan buat kalian yang ingin mencoba memperbaiki harddisk. Semoga berhasil

Sumber: anaxmuda.blogspot.com

Read more »

Perakitan dan Installasi PC

PERAKITAN PC

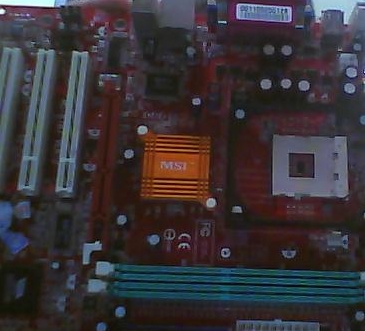

Komponen Mainboard

Motherboard berfungsi sebagai tempat untuk meletakkan/menancapkan komponen pendukung komputer yang lain. Yang kita bahas disini adalah komponen-komponen yang sudah melekat pada Motherboard, berikut keterangan darigambar disamping :

1  a.) Soket prosesor : 498 pin
    b.) Kunci soket prosesor : untuk mengunci prosesor setelah dipasang disoketnya
2  a.) Tempat dudukan (retention) : untuk kipas pendingin prosesor (Heatshink)
    b.) Soket daya : untuk kipas pendingin prosesor
3  Slot Memory (RAM=Random Access Memory) tipe DDR-RAM, 184 Pin
4  a.) Soket IDE-1 (IDE PRIMARY) : untuk koneksi Harddisk &CD-ROM, 40 pin
    b.) Soket IDE-2 (IDE SECONDARY) : untuk koneksi Harddisk & CD-ROM, 40 pin
5  a.) Soket daya ATX-20 pin : untuk motherboard
    b.) Soket daya ATX-12 Volt : untuk prosesor
6  Socket FDD (Floppy Disk Drive) : untuk Floppy Disk, 34 Pin
7   a.) Chipset NorthBridge (Utara) : Pengatur tipe CPU, tipe Memori, slot AGP ,slot PCI

          dan kecepatan bus
     b.) Chipset South Bridge (Selatan) : Pegendali IDE, USB, Serial & Paralel Port,

          Keyboard, Soundcard Onboard, dan semua port selain VGA port
8. Slot AGP (Accelerated Graphic Port) : untuk VGA Card
9. Chipset BIOS (Basic Input Output System) : untuk menyimpan program BIOS
10.Slot PCI (Peripheral Card Interconect) : untuk komponen-komponen ADD ON (VGA

     Card, Sound Card, LAN Card, USB Card, Modem Internal, TV Tuner Internal)
11.Batterai Backup BIOS : untuk menyimpan setting BIOS saat komputer dimatikan


PERSIAPAN SEBELUM MERAKIT



Ada beberapa hal yang perlu diperhatikan sebelum merakit, antara lain :
1. Peralatan Pembantu

Yang termasuk alat bantu disini adalah obeng plus dan obeng minus dengan ukuran kecil dan sedang, panjang dan pendek, pinset dan tang yang kadang-kadang juga kita perlukan.
2. Peralatan Pembersih

Peralatan pembersih atau dengan kata lain bisa disebut perawatan, contohnya kuas, penyedot debu/vacum cleaner, dan cairan pembersih/Sanpolly.
3. Peralatan Pengaman

Peralatan pengaman disini tidak lain adalah untuk melindungi kita dari aliran listrik Statis, kita dapat menggunakan Gelang Statis/Penetral Aliran Listrik Statis.

Pemasangan Prosessor

Yang perlu diperhatikan dalam memasang prosesor adalah menentukan kepala prosesor dan kepala socket prosesor. Kepala prosesor biasanya ditandai dengan :
• Salah satu sudutnya tumpul dan berbeda dengan sudut lain
• Pada salah satu sudut terdapat titik hitam/putih
• Pada salah sudut dekat kaki-kakinya terdapat garis kecil/kotak kecil
Cara memasangnya :
• Buka tuas pengait socket
• Pasangkan prosesor pada socket dan jangan terlalu ditekan
• Tutup kembali tuas pengait socket.
• Pasang blower / kipas pendingan prosesor dan jangan lupa memasang powernya

Melepas Kipas Pendingin Prosesor


 Cara melepasnya :

• Lepaskan Kabel power kipas dari Motherboard

• Tarik tuas pengunci secara berlawanan arah sampai
• Congkel putar 4 buah pengunci yang terhubung dengan Motherboard dengan

  menggunakan Obeng Minus secara Perlahan
• Lepaskan perlahan-lahan kipas.


Pelepasan dan pemasangan  Memori / RAM

Yang perlu diperhatikan dalam melepas dan memasang memory adalah jenis memori yang kita gunakan dan slot tempat pemasangan Memori, apakah SDRAM, DDR RAM atau yang lainnya. Yang membedakan keduanya adalah posisi kaki/celah kaki memori.

Langkah melepaskan RAM :

1.    - Tekan tuas pengunci slot yang ada pada bagian kiri dan kanan  slot

2.   -  Lepaskan RAM secara perlahan-lahan



Langkah pemasangan RAM :
1. Tekan tuas pengunci slot yang ada pada bagian kanan dan kiri dari slot
2. Perhatikan celah yang ada pada slot tersebut
3. Pasang RAM sesuai dengan posisi celah, lalu tekan sampai terkunci

Pemasangan Harddisk dan Kabel IDE

Untuk memasang Hardddisk, gunakan drive bay yang sudah disediakan pada bagian cassing, Langkah-langkahnya :
1. Pasang Harddisk pada drive bay, lalu kencangkan dengan baut
2. Pasang kabel pada posisi yang sudah ditentukan (lihat gambar)
3. Kabel ujung yang panjang dipasang ke Mainboard
4. Kabel Ujung satunya dipasang ke Harddisk

Pemasangan CDROM Drive dan Kabel IDE

Yang harus diperhatikan dalam memasang CD ROM adalah posisi jumper pada CD ROM (SLAVE) jangan sampai tabrakan dengan posisi Harddisk (MASTER), karena kita menggunakan 1 kabel IDE. Untuk langkah pemasangannya bisa dilihat pada gambar diatas.



Pemasangan Kabel Power

Memasang kabel power harus hati-hati, jika tidak teliti dapat menyebabkan komputer/perangkat tersebut tidak hidup/terdeteksi bahkan bisa terbakar.
1. Pemasangan Kabel Power Mainboard
     - Cari kabel power mainboard 20 Pin dari Power Supply (lihat gambar)
     - Pasangkan pada socket yang tersedia pada mainboard (lihat gambar)
2. Pemasangan Kabel Power Prosesor
    - Cari kabel power prosesor 4 Pin dari power supply (lihat gambar)
    - Pasangkan pada socket yang tersedia pada mainboard (lihat gambar)
3. Pemasangan Kabel Power Harddisk
    - Cari kabel power Harddisk 4 Pin dari power supply (lihat gambar)
    - Pasangkan pada socket yang tersedia pada Harddisk (lihat gambar)
    - Kabel power warna merah bertemu dengan kabel data warna merah
4. Pemasangan Kabel Power CD ROM DRIVE
    - Cari kabel power CD ROM 4 Pin dari power supply (lihat gambar)
    - Pasangkan pada socket yang tersedia pada CD ROM (lihat gambar)
    - Kabel power warna merah bertemu dengan kabel data warna merah
5. Pemasangan Kabel Power Floppy Drive
    - Cari kabel power Floppy 4 Pin (kecil) dari power supply (lihat gambar)
    - Pasangkan pada socket yang tersedia pada Floppy (lihat gambar)



Pemasangan Kabel Panel

 Kabel panel berasal dari kabel yang terdapat pada cassing yang kemudian dihubungkan ke front panel Mainboard. Kabel ini terdiri dari beberapa jenis yang masing-masing mempunyai fungsi berbeda. Untuk dapat memasang kabel panel ini, terlebih dahulu kita harus membaca buku manual yang disertakan pada saat kita membeli mainboard.
Kabel-kabel tersebut terdiri dari :
1. HDD Led, untuk lampu harddisk warna merah
2. Power Led, untuk lampu power warna hijau
3. Power SW/Stand by, untuk mengaktifkan tombol menghidupkan komputer
4. Reset, untuk mengaktifkan tombol reset

Read more »

Macam_macam kabel IDE

1). ATA/66

Pada tahn 10997-1998 Intel dan Quantum menciptakan standar baru Ultre DMA yang disebut ATA/66. Hal ini memberikan bandwidth teoritis dari 66 MB/detik. Sistem baru membutuhkan kabel baru dengan 80 konduktor. 40 konduktor baru digunakan untuk pentanahan. Pada versi lama, hanya 7 kabel yang digunakan untuk pentanahan. Landasan baru dan sangat efektif menghapus crosstalk yang disebut (yaitu kebisingan yang tersisa di kabel setelah transmisi). Dalam ATA/66 controller harus menunggu untuk kebisingan di kabel sebelum transmisi berikutnya. Dengan kabel baru kebisingan secara dramatis dikurangi. Transmisi dapat mengikuti satu per satu tanpa penundaan, dan bandwidth naik.
Protokol ATA/66 sepenuhnya kompatibel dengan ATA/33. Kita dapat menggunakan kedua jenis drive pada motherboard baik dengan ATA/33 atau ATA/66. Tentu saja ki hanya mendapatkan kinerja ATA/33 menggunakan drive ATA/66 pada motherboard ATA/33.

Contoh Gambar ATA/66 :

Kabel baru juga menggunakan colokan sama 40-pin lama :

Jika kita menggunakan sistem ATA/66 dengan kabel 40-pin, protokol akan beralih otomatis ke ATA/33.

3). ATA/100

Pada tahun 2000, IBM baru disk menjadi begitu cepat, yang ATA/66 keluar dari bisnis. Disk menggunakan protokol baru yang disebut ATA/100, sedang dikembangkan oleh Quantum yang memegang paten Ultra ATA. Antarmuka ATA dimulai pada 1996 dengan ATA/33, yang pada tahun 1998 ditingkatkan menjadi ATA/66. Dua tahun kemudian ATA/100 ini dirilis.

Dimana ATA/33 memberikan dorongan yang sangat kuat di antara bandwidth controller dan hard disk, yang ATA/66 memberikan keuntungan kecil dalam kinerja. Di sisi lain memecahkan banyak masalah kompatibilitas dengan timing memperbaiki dan parameter lain dalam spesifikasi. Akibatnya, ATA/100 dilaporkan menjadi lebih sederhana untuk menerapkan dalam logika chipset. Lebih murah untuk memproduksi  dan sepenuhnya kompatibel dengan baik ATA/33 dan ATA/66.

Antarmuka ATA/100 memiliki bandwidth teoritis dari 100 MB/detik. Ini lebih dari hard disk pun dapat memberikan saat ini. Namun teknologi hard disk adalah peningkatan dalam kecepatan yang sangat tinggi, sehingga disk akan segera mencapai batas ini. SATA maka akan dibutuhkan.

Contoh Gambar ATA/100 :





4). ATA/133

Pada tahun 2001 beberapa vendor hardware ATA/133 diperkenalkan sebagai versi baru dari antarmuka.

Contoh Gambar ATA/133 :



5). Serial ATA ( SATA )

Serial ATA atau bus komputer SATA adalah sebuah antarmuka penyimpan untuk menghubungkan host bus adapter untuk perangkat penyimpanan massal seperti hard disk drive dan optical drive. Mulai pada tahun 2004 SATA host adapter terintegrasi ke hampir semua motherboard modem,  baik itu desltop maupun laptop.
Serial ATA ini dirancang untuk menggantikan standar ATA ( AT Attachment ) yag lebih tua ( juga dikenal sebagai EIDE). SATA dapat menggunakan perintah – perintah tingkat rendah yang sama, namun SATA host-adapter dan perangkat yang terkoneksi berkomunikasi melalui kabel serial kecepatan tinggi melalui dua pasang kabel konduktor. Sebaliknya, Paralel ATA ( PATA ) menggunakan 16 kabel konduktor data yang masing – masing beroperasi pada kecepatan yang jauh lebih rendah.
SATA menawarkan beberapa keunggulan menarik dibandingkan antermuka Paralel ATA ( PATA ) yang lebih tua, yaitu mengurangi kabel yang tebal dan mengurangi biaya ( berkurang dari delapanpuluh kabel ke tujuh), lebih cepat dan lebih efisien dalam hal ransfer data, dan fitur hot swapping.
Pada akhir – akhir ini SATA telah menggantikan sebagian besar Paralel ATA ( PATA ) di semua konsumen pengiriman PC. PATA tetap sigunakan dalam industri dan aplikasi benam ( embedded application ) yang tergantung pada penyimpanan Compact Flash, meskipun standar penyimpanan CFast  yang baru akan didasarkan pada SATA.
Antarmuka SATA baru, dapat memompa sekuat 160 MB per detik dalam versi pertama (1x SATA atau SA1X). Kemudian versi menjanjikan bandwit sampai 528 MB per detik. Bahkan lebih menjanjikan adalah desain kabel baru SATA. Alih-alih 40/80 konduktor kabelnya hanya menampung 4 konduktor
Contoh Gambar SATA :

6). Paralel ATA ( PATA )

Paralel ATA ( PATA ) awalnya ATA adalah antarmuka standar unrtuk sambungan dari penyimpanan perangkat seperti hard disk, solid-state drive, dan CD-ROM drive di komputer. Standar tersebut dikelola oleh X3 / INCITS komite. Ia menggunakan mendasari AT Attachment ( ATA ) dan AT Attachment Packet Interface ( ATAPI) standar.
ATA paralel standart saat ini adalah hasil dari sejarah panjang pengembangan teknis incremental, yang dimulai dengan antarmuka AT Attachment asli, dikembangkan untuk digunakan pada awal PC AT peralatan. Antarmuka ATA itu sendiri berevolusi dalam beberapa tahap dari Western Digital asli Terpadu Drive Electronics ( IDE ). Akibatnya, banyak di dekat-sinonim untuk ATA / ATAPI dan inkarnasi sebelumnya ada, termasuk singkatan seperti IDE yang masih digunakan informal umum. Pada awal tahun 2007, sebagian besar telah digantikan oleh Serial ATA ( ATA ) dalam sistem baru.
Contoh Gambar PATA :

7). Ultra ATA

Ultra ATA adalah sebuah versi dari AT Attachment (ATA) standar yang mendukung modus burst kecepatan transfer data dari 33,3 MBps. Untuk mengambil keuntungan dari kecepatan tinggi atau sebuah protokol yang mendukung lebih cepat tingkat transfer data dari hard disk drive.

 Contoh Gambar Ultra ATA :



Read more »
